目指せ！建築施工管理技士　～鉄筋の継手～

鉄筋コンクリート構造において、鉄筋の継手は非常に重要なポイントです。
建築施工管理技士試験はもちろん、建築士試験でも頻出するため、確実に押さえておきたい分野です。

本記事では、ガス圧接や機械式継手について
出題傾向に基づいた基礎知識を丁寧に解説していきます。🛠️

鉄筋のガス圧接

ガス圧接の規定数値

ガス圧接は、鉄筋同士を軸方向に加圧しながら加熱して接合する方法です。
施工管理上、寸法や品質の基準を正しく理解しておくことが重要です。

項目	基準値
ふくらみ長さ	鉄筋径の1.1倍以上
ふくらみ直径	鉄筋径の1.4倍以上 （異径接合なら細い方の1.4倍）
圧接面のずれ	鉄筋径の1/4以下
中心軸の偏心量	鉄筋径の1/5以下

📌 ポイント！
これらの基準は、施工時の外観検査にも使用されるため、数値を丸暗記するのではなく
「ふくらみはしっかり、偏心は少なく」といったイメージで覚えると実務にも活きます。

ガス圧接の品質管理

ガス圧接では、接合部の健全性を保つため、加熱方法や施工者の資格にも細かなルールがあります。

• 加熱は、端面が定着するまでは還元炎、その後は中性炎を使用します。
• 鉄筋がSD345・D29のような高強度・大径の場合は
  JISに基づく技術検定2級以上の技能者が施工しなければなりません。

👷‍♂️ 試験対策Tips：
「炎の種類」と「資格要件」は混同しやすいので要注意！
「還元炎 → 中性炎」「SD345 → 技能者2級以上」とセットで覚えましょう。

アイズ継手技工株式会社さんのYouTube公式チャンネルで、施工手順が分かり易くまとまっています。
還元炎→中性炎の見た目の違いなど、ビジュアルでより理解がし易いと思います。

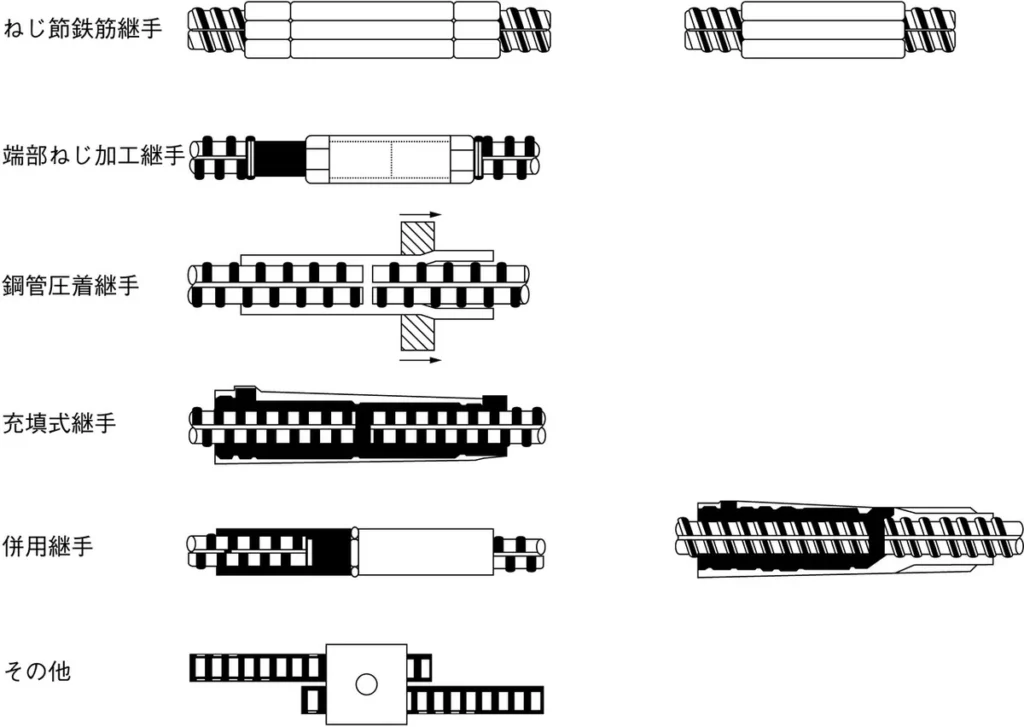

鉄筋の機械式継手の種類と特徴

機械式継手は、工場製作や現場施工において
鉄筋同士を迅速・確実に接合する方法として広く使われています。
種類ごとの特徴を理解しておくと、試験だけでなく実務でも役立ちます。

継手の種類	特徴
ねじ節継手	ねじ付きの鉄筋をカプラーで接続。 ロックナットで固定。施工がシンプル。
端部ねじ継手	異形鉄筋の端部におねじを切り、摩擦力で接合。 高い強度が得られる。
充填継手	スリーブに鉄筋を挿入し、モルタル等で充填。 部材の密着性が高い。
併用継手	上記の方式を組み合わせたハイブリッド継手。 複合的な利点がある。

🔍 覚え方のコツ：
「ねじ節＝ねじ付き・ロックナット」「端部ねじ＝端部加工」「充填＝モルタル」「併用＝それらのミックス」と
特徴をキーワード化して整理すると理解が深まります！

（参考：一般財団法人建材試験センター 鉄筋継手の基礎講座）

まとめ

鉄筋の継手は、構造の強度や耐久性に直結する非常に重要な技術です。
ガス圧接の数値基準や加熱手順、機械式継手の種類と特徴など
試験で頻出するポイントは確実に押さえておきましょう。

これらの知識は、建築施工管理技士試験だけでなく、
建築士試験や実際の設計業務でも活用できる重要なポイントです。

基本的な考え方を身につけて、試験では確実に得点しましょう！
